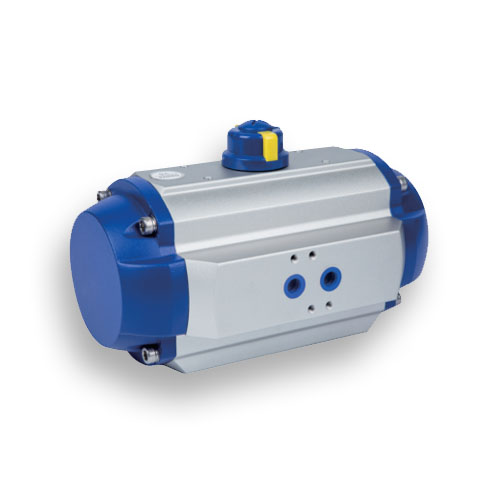

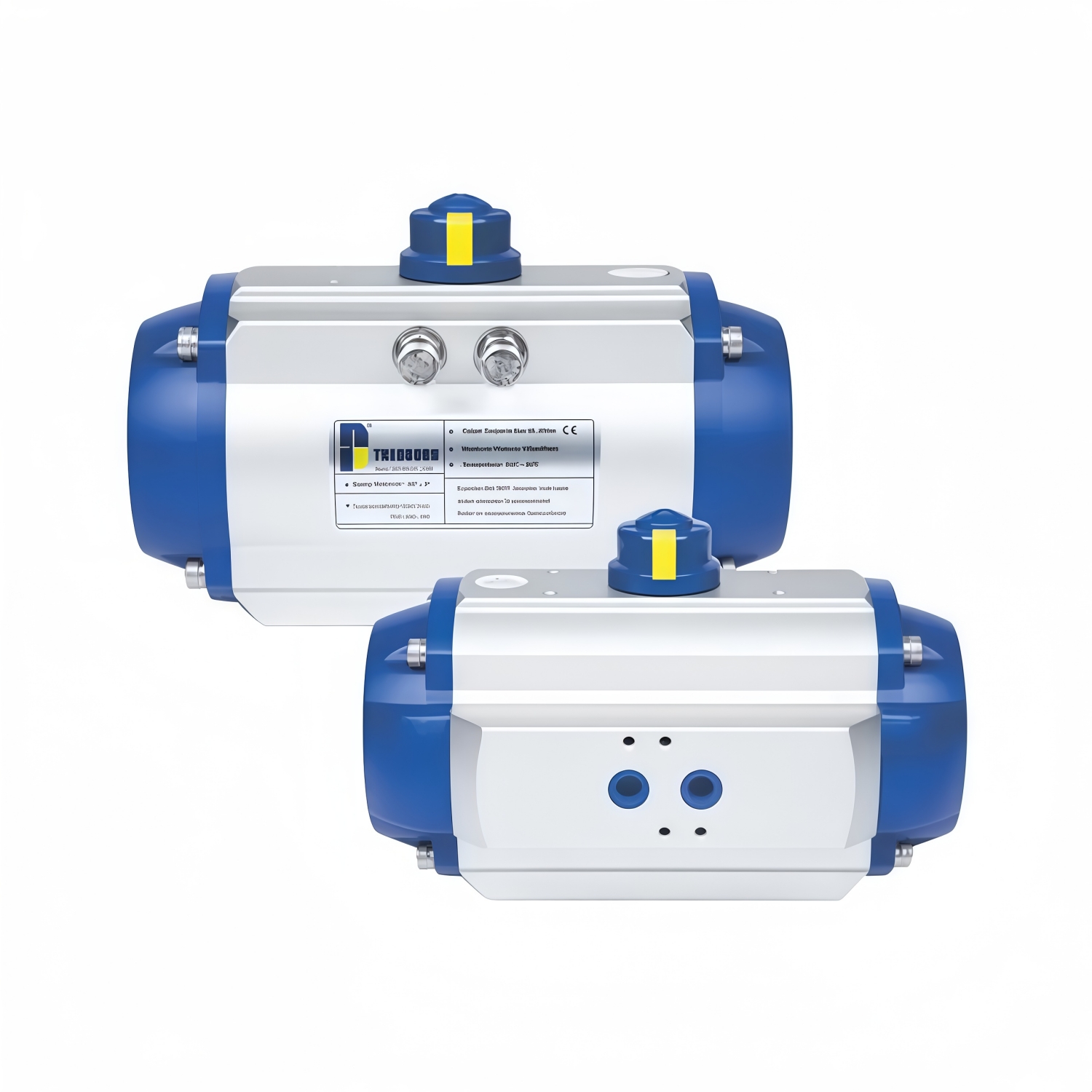

TBNⅡ系列齿轮齿条式气动执行器

发布时间: 2026-01-04 11:05

商品信息

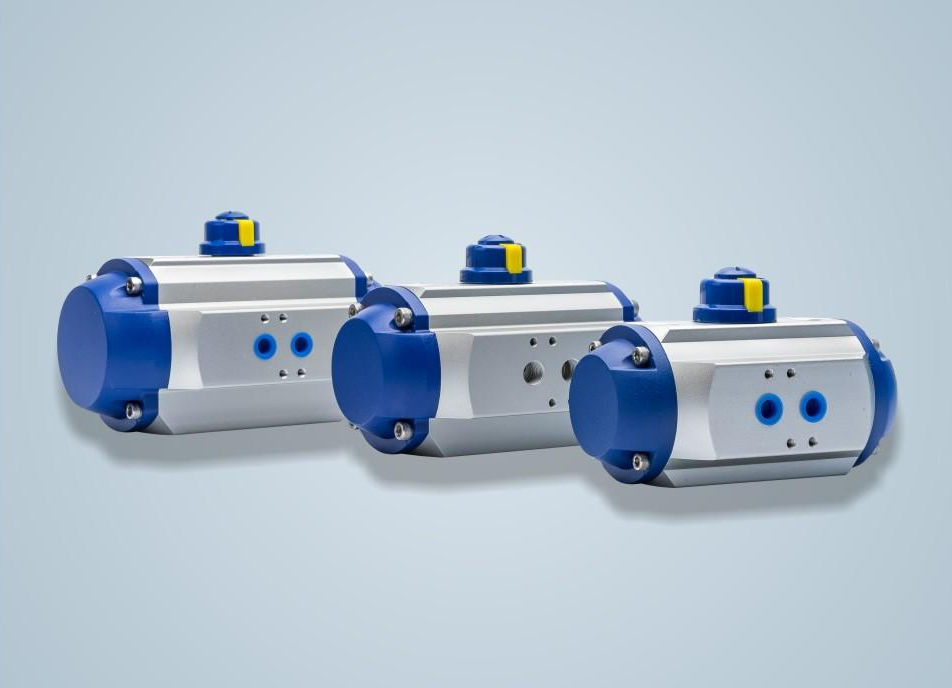

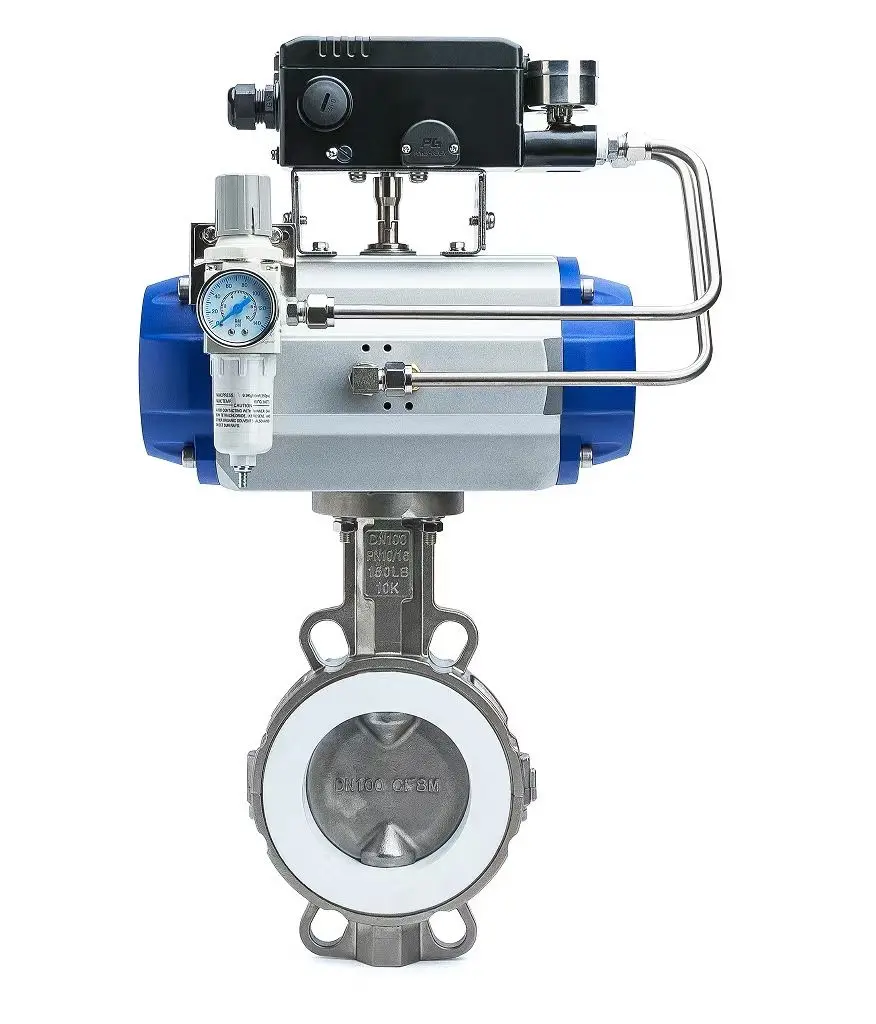

TBNⅡ系列齿条齿轮气动执行器是通过压缩空气驱动活塞齿条的直线运动带动输出轴的齿轮传动，气动执行器以角行程输出。有双作用、单作用两种类型，广泛应用于球阀、蝶阀、旋塞阀等角行程阀门的开关和调节，也可用于其他旋转场合。

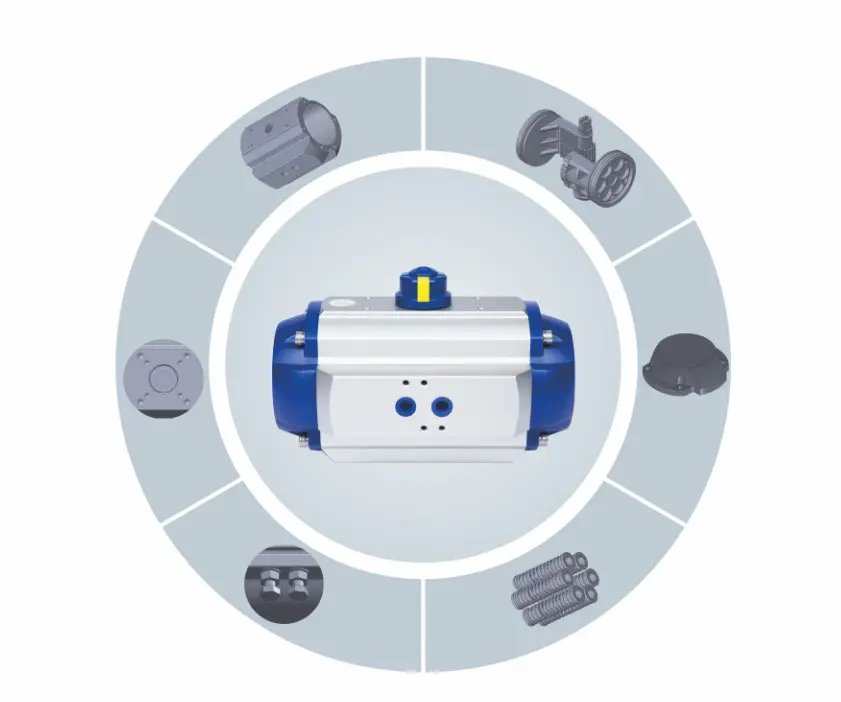

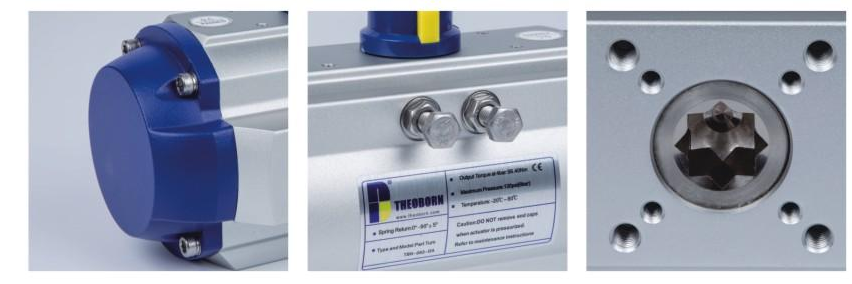

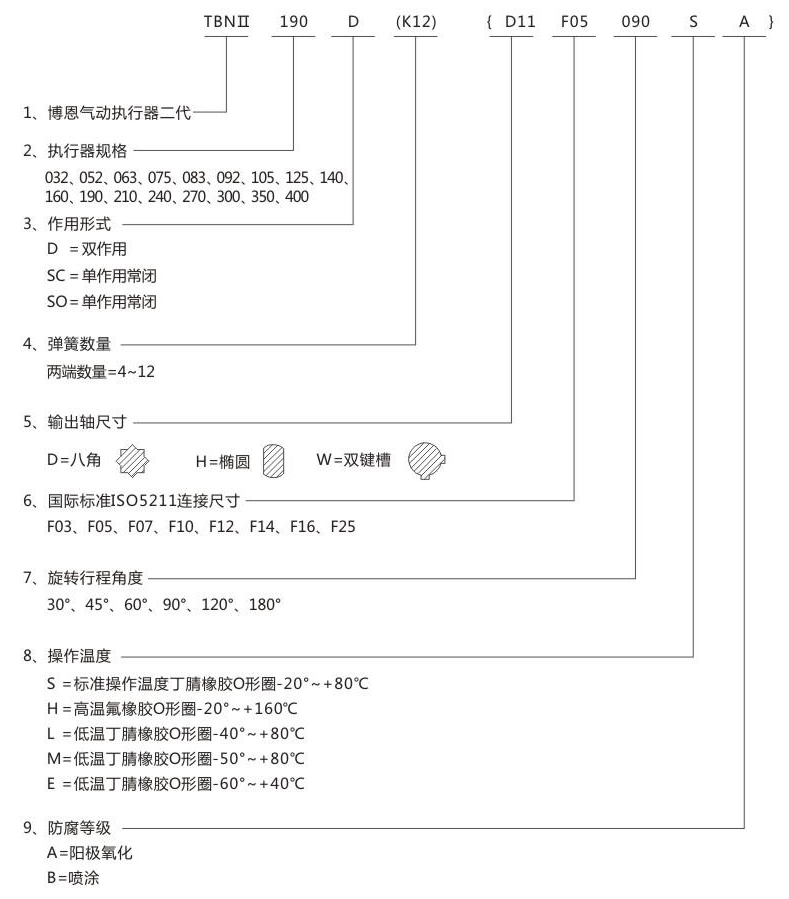

产品特点：

1、挤压铝缸体采用阳极氧化等防腐蚀工艺处理，使用寿命长，摩擦系数低。

2、双活塞齿条采用铸铝硬质氧化工艺处理，结构紧凑、运行迅速、使用寿命长，简单的对调活塞可以改变气缸旋转方向。

3、一体式齿轮输出轴，表面采用镀镍工艺处理，使用寿命高，同时可定制尺寸和不锈钢材料。

4、压铸铝合金端盖表面喷塑处理，防腐性能好，可定制各种喷涂颜色或PTFE涂层。

5、两个独立的外部行程调节螺栓，在开启和关闭位置上可以精确地调整+/-5。

6、齿条和活塞上采用低摩擦力的导向环，避免金属与金属的直接接触，低摩擦力长寿命，维修更换简单方便。

7、组合式预压弹簧采用防腐涂层处理，具有较强的抗腐蚀性和使用寿命，拆装安全可靠，通过改变弹簧数量实现不同的力矩输出。

8、执行器全部采用优质的不锈钢紧固件，具有良好的抗腐蚀能力。

9、符合最新国际标准:ISO5211,DIN 3337和VDIVDE 3845 NAMUR，产品互换性高，便于限位开关和其他附件的安装连接。

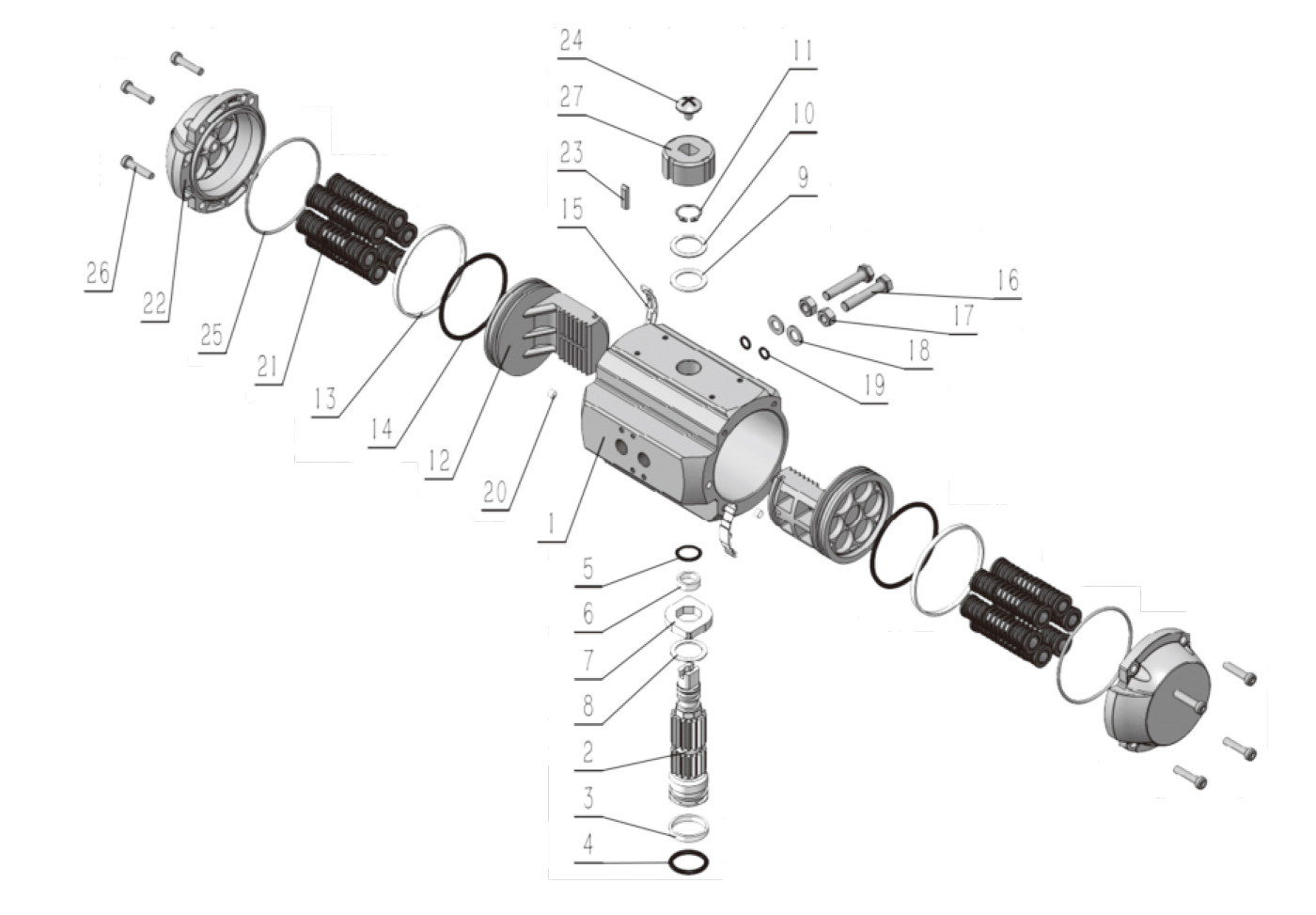

零件和材料：

NO.	名称	数量	材料	防腐处理
1	缸体	1	铝合金	硬质氧化
2	转轴	1	合金钢	镀镍
3	下轴支承环	1	聚甲醛
4	下轴O型圈	1	丁腈橡胶
5	上轴O型圈	1	丁腈橡胶
6	上轴支承环	1	聚甲醛
7	定位片	1	合金钢
8	内垫圈	1	聚甲醛
9	内垫圈	1	聚甲醛
10	垫圈	1	不锈钢
11	卡簧	1	不锈钢
12	活塞	2	合金钢	硬质氧化
13	活塞导向环	2	聚甲醛
14	活塞O型圈	2	丁腈橡胶
15	活塞支承环	2	聚甲醛
16	调节螺钉	2	不锈钢
17	调节螺母	2	不锈钢
18	调节螺钉垫圈	2	不锈钢
19	调节螺钉O型圈	2	丁腈橡胶
20	堵头	2	丁腈橡胶
21	弹簧	4~12	弹簧钢	浸漆
22	端盖	2	合金钢	喷塑
23	端盖调节螺钉	2	不锈钢
24	端盖调节螺母	2	不锈钢
25	端盖O型圈	2	丁腈橡胶
26	端盖螺栓	8	不锈钢
27	指标器	1	工程塑料
28	指示器螺钉	1	工程塑料

产品外形及连接尺寸：

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	Air
TBNⅡ032	111	46	52	66	21	31	14	50	25	/	F03 Φ36	/	M5X8	9	40	G1/8
TBNⅡ052	154	74	45	99	30	47	14	80	30	F05 Φ50	F03 Φ36	M6X11	M5X10	11	40	G1/4
TBNⅡ063	173	88	50	113	36	54	18	80	30	F07 Φ70	F05 Φ50	M8X14	M6X11	14	40	G1/4
TBNⅡ075	190	100	55	125	42	60	20	80	30	F07 Φ70	F05 Φ50	M8X14	M6X11	14	40	G1/4
TBNⅡ083	208	109	60	134	46	65	20	80	30	F07 Φ70	F05 Φ50	M8X14	M6X11	17	40	G1/4
TBNⅡ092	254	120	70	145	51	70	22	80	30	F07 Φ70	F05 Φ50	M8X14	M6X11	17	40	G1/4
TBNⅡ105	282	135	70	160	58	76	24	80	30	F10 Φ102	F07 Φ70	M10X18	M8X14	22	40	G1/4
TBNⅡ125	312	155	80	182	68	87	28	80	30	F10 Φ102	F07 Φ70	M10X18	M8X14	22	65	G1/4
TBNⅡ140	381	178	95	205	76	96	32	80	30	F12 Φ125	F10 Φ102	M12X22	M10X18	27	65	G1/4
TBNⅡ160	426	197	100	224	87	107	34	80	30	F12 Φ125	F10 Φ102	M12X22	M10X18	27	65	G1/4
TBNⅡ190	484	235	125	275	103	126	40	130	30	F14 Φ140	/	M16X23	/	36	78	G1/4
TBNⅡ210	532	260	130	300	113	137	40	130	30	F14 Φ140	/	M16X25	/	36	78	G1/4
TBNⅡ240	610	292	145	330	146	158	50	130	30	F16 Φ165	/	M20X28	/	46	78	G1/2(1/4)
TBNⅡ270	704	330	170	370	165	175	57	130	30	F16 Φ165	/	M20X28	/	46	78	G1/2
TBNⅡ300	780	350	308	380	162	175	50	130	30	F16 Φ165	/	M20X25	/	46	80	G1/2
TBNⅡ350	918	410	362	440	190	195	50	130	30	F25 Φ254	F16 Φ165	M16X24	M20X25	55	80	G1/2
TBNⅡ400	938	460	446	494	260	260	60	130	30	F25 Φ254	F16 Φ165	M16X24	M20X25	55	80	G1/2

气源克服弹簧输出力矩												弹簧输出力矩
气源压力（bar）		4		5		6		7		8		弹簧输出力矩
型号	弹簧数量	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
型号	弹簧数量	起点	终点	起点	终点	起点	终点	起点	终点	起点	终点	起点	终点
TBNⅡ052S	6	8.2	5.6	12.1	9.4							3.7	6.0
	7	7.4	4.4	11.4	8.2							4.4	7.1
	8	6.7	3.2	10.6	7.0							5.2	8.3
	9			9.9	5.9	13.9	9.7					5.9	9.5
	10			9.2	4.7	13.1	8.5					6.6	10.7
	11			8.4	3.5	12.4	7.3	16.3	11.2			7.4	11.9
	12					11.6	6.1	15.6	10.0	19.6	13.8	8.1	13.1
	13					10.9	4.9	14.9	8.8	18.8	12.6	8.9	14.3
TBNⅡ063S	6	14.2	9.9	21.2	16.7							6.7	10.5
	7	12.9	7.8	19.9	14.6							8.1	12.6
	8	11.5	5.7	18.5	12.5	25.5	19.3					9.4	14.7
	9			17.2	10.4	24.1	17.2	31.1	23.9			10.8	16.8
	10			15.8	8.3	22.8	15.1	29.8	21.9			12.1	18.9
	11			14.5	6.2	21.5	13.0	28.4	19.8	35.4	26.5	13.4	21.0
	12			13.1	4.1	20.1	10.9	27.1	17.7	34.1	24.4	14.8	23.1
	13					18.8	8.8	25.7	15.6	32.7	22.3	16.1	25.2
TBNⅡ075S	6	19.3	14.6	29.2	24.2							10.3	14.2
	7	17.2	11.8	27.1	21.4							12.4	17.0
	8	15.2	8.9	25.0	18.5							14.4	19.9
	9			23.0	15.7	32.8	25.3					16.5	22.7
	10			20.9	12.8	30.8	22.4					18.5	25.5
	11			18.9	10.0	28.7	19.6	38.6	29.2			20.6	28.4
	12					26.7	16.8	36.5	26.4	46.4	36.0	22.7	31.2
	13					24.6	13.9	34.5	23.5	44.3	33.1	24.7	34.1
TBNⅡ083S	6	27.9	20.4	42.0	34.1							14.4	20.8
	7	25.0	16.2	39.2	30.0							17.3	25.0
	8	22.1	12.1	36.3	25.8							20.2	29.1
	9			33.4	21.6	47.5	35.4					23.1	33.3
	10			30.5	17.5	44.6	31.2					26.0	37.4
	11			27.6	13.3	41.7	27.1	55.9	40.8			28.9	41.6
	12					38.8	22.9	53.0	36.6	67.1	50.4	31.8	45.7
	13					36.0	18.7	50.1	32.5	64.2	46.2	34.7	49.9
TBNⅡ092S	6	45.1	32.9	67.4	54.6							22.0	32.3
	7	40.7	26.4	63.0	48.2							26.4	38.8
	8	36.3	20.0	58.6	41.7							30.8	45.2
	9			54.2	35.2	76.6	57.0					35.2	51.7
	10			49.8	28.8	72.2	50.5					29.6	58.2
	11			45.4	22.3	67.8	44.1	90.1	65.8			44.0	64.6
	12					63.4	37.6	85.7	59.3	108.1	81.1	48.4	71.1
	13					59.0	31.1	81.3	52.9	103.7	74.6	52.8	77.6
TBNⅡ105S	6	64.9	47.0	97.3	78.5							32.2	47.4
	7	58.5	37.5	90.9	69.0							38.6	56.9
	8	52.1	28.0	84.4	59.5							45.1	66.4
	9			78.0	50.0	110.4	81.5					51.5	75.9
	10			71.6	40.5	103.9	72.0					57.9	85.4
	11			65.1	31.0	97.5	62.5	129.9	94.0			64.4	94.8
	12					91.0	53.0	123.4	84.5	155.9	116.0	70.8	104.3
	13					84.6	43.5	117.0	75.0	149.4	106.5	77.3	113.8

气源克服弹簧输出力矩												弹簧输出力矩
气源压力（bar）		4		5		6		7		8		弹簧输出力矩
型号	弹簧数量	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
型号	弹簧数量	起点	终点	起点	终点	起点	终点	起点	终点	起点	终点	起点	终点
TBNⅡ125S	6	100.1	74.8	150.5	123.9							51.3	72.3
	7	89.8	60.4	140.3	109.4							61.6	86.8
	8	79.5	45.9	130.0	94.9							71.9	101.2
	9			119.7	80.5	170.2	129.5					82.1	115.7
	10			109.5	66.0	159.9	115.1					92.4	130.1
	11			99.2	51.6	149.7	100.6	200.2	149.6			102.6	144.6
	12					139.4	86.1	189.9	135.2	240.4	184.2	112.9	159.1
	13					129.2	71.7	179.6	120.7	230.1	169.8	123.2	173.5
TBNⅡ140S	6	158.1	116.4	237.3	193.4							79.3	114.8
	7	142.3	93.4	221.4	170.5							95.2	137.8
	8	126.4	70.4	205.6	147.5							111.1	160.7
	9			189.7	124.5	268.8	201.6					126.9	183.7
	10			173.8	101.6	2956	178.6					142.8	206.7
	11			158.0	78.6	237.1	155.7	316.3	232.7			158.7	229.6
	12					221.2	132.7	300.4	209.8	379.6	286.8	174.5	252.6
	13					205.4	109.8	284.5	186.8	363.7	263.9	190.4	275.5
TBNⅡ160S	6	225.1	165.6	337.9	275.4							113.3	163.6
	7	202.4	132.9	315.2	242.7							135.9	196.4
	8	179.8	100.2	292.6	209.9							158.6	229.1
	9			269.9	177.2	382.7	287.0					181.2	261.8
	10			247.2	144.5	360.0	254.2					203.9	294.6
	11			224.7	111.7	337.4	221.5	450.2	331.3			226.5	327.3
	12					314.7	188.8	427.5	298.5	540.3	408.3	249.2	360.0
	13					292.1	1144	404.9	265.8	517.6	375.6	271.8	392.7
TBNⅡ190S	6	356.4	267.1	536.6	442.7							184.3	259.6
	7	319.5	215.2	499.8	390.8							221.2	311.5
	8	282.7	163.3	462.9	338.9							258.1	363.4
	9			426.0	287.0	606.3	462.5					295.0	415.3
	10			389.2	235.0	569.4	410.6					331.8	467.3
	11			352.3	183.1	532.5	358.7	712.8	534.3			368.7	519.2
	12					495.7	306.8	675.9	482.3	856.2	657.9	405.6	571.1
	13					458.8	254.9	639.0	430.4	819.3	606.0	442.4	623.0
TBNⅡ210S	6	514.1	388.8	773.2	641.5							263.0	369.2
	7	461.5	315.0	720.6	567.6							315.6	443.0
	8	408.9	241.1	668.0	493.8							368.2	516.9
	9			615.4	420.0	874.4	672.6					420.8	590.7
	10			562.8	346.1	821.8	598.8					473.4	664.6
	11			510.2	272.3	769.2	524.9	1028.3	777.6			526.0	738.4
	12					716.6	451.1	975.7	703.8	1234.7	956.4	578.6	812.2
	13					664.0	377.3	923.1	629.9	1182.1	882.6	631.2	886.1
TBNⅡ240S	6	746	572	1126	944							225	542
	7	667	464	1047	835							475	651
	8	587	4640	968	727							555	759
	9			889	618	1269	990					634	867
	10			809	510	1190	881					713	976
	11			730	902	1111	773	1492	1144			792	1084
	12					1032	665	1412	1036	1793	1407	872	1193
	13					952	556	1333	928	1714	1299	951	1301
TBNⅡ270S	6	1156	852	1734	1416							578	842
	7	1041	683	1619	1248							694	1011
	8	925	515	1503	1079							809	1179
	9			1388	911	1966	1476					925	1348
	10			1272	742	1850	1307					1040	1516
	11			1157	574	1735	1139	2313	1703			1156	1685
	12					1619	970	2197	1535	2775	2099	1272	1853
	13					1503	802	2082	1366	2660	1931	1387	2022
TBNⅡ300S	7	1316	875									876	1273
	8	1153	639	1916	1402							1022	1485
	9	991	361	1754	1166	2517	1929					1168	1697
	10			1592	930	2355	1693	3118	2456			1314	1909
	11			1430	695	2193	1458	2956	2221	3719	2984	1460	2122
	12					2030	1222	2793	1985	3556	2748	1606	2334
	13					1868	986	2631	1749	3394	2512	1752	2546
TBNⅡ350S	7	1863	1157									1408	2043
	8	1602	779	2745	1922							1642	2383
	9	1341	790	2484	1544	3626	2686					1877	2724
	10			2224	1165	3336	2307	4508	3449			2112	3064
	11			1963	787	3105	1929	4247	3071	5390	4214	2346	3405
	12					2844	1551	3986	2693	5129	3836	2581	3745
	13					2584	1172	3726	2314	4869	3457	2816	4086
TBNⅡ400S	9	2550	1225									2100	3292
	10	2259	768	3887	2396							2362	3703
	11	1967	3986	3595	1939	5223	3567					2624	4115
	12			3303	1482	4931	3110	6559	4738	7895	5908	2887	4526
	13			3012	1025	4640	2653	6268	4281	7603	5450	3149	4938
	14					4348	2195	5976	3823	7312	4993	3412	5349
	15					4057	1738	5685	3366	7020	4536	3674	5761
	16					3765	1281	5393	2909	6728	4079	3937	6172
	17							5101	2452			4199	6584

型号	输入气源压力(Bar)
型号	3	4	5	6	7	8	9
TBNⅡ032D	2.7	4.2	5.8	7.4	10	10.5	11.8
TBNⅡ052D	7.9	11.9	15.9	19.9	23.8	27.8	31.7
TBNⅡ063D	15	22	111	154	173	55	55.9
TBNⅡ075D	19.8	29.7	39.6	49.5	59.4	69.2	79.1
TBNⅡ083D	28.3	42.5	56.6	70.7	84.9	704	113.2
TBNⅡ092D	44.7	67.1	89.5	118.9	134.2	156.6	578
TBNⅡ105D	64.8	97.1	129.5	161.9	194.3	226.7	2030
TBNⅡ125D	370	151.4	201.9	252.4	302.9	353.4	403.8
TBNⅡ140D	158.3	237.5	316.6	395.8	474.9	554.1	633.2
TBNⅡ160D	876	1939	451	564	677	790	902
TBNⅡ190D	3149	541	721	901	1082	1262	1442
TBNⅡ210D	518	777	1036	1295	1554	1813	2072
TBNⅡ240D	761	1142	1523	1903	2284	2665	3045
TBNⅡ270D	1156	1734	2312	2891	3469	4047	4625
TBNⅡ300D	1526	2289	3052	3815	4578	5341	6104
TBNⅡ350D	2285	3427	4570	5712	6854	7997	9139
TBNⅡ400D	3256	4884	6512	8140	9768	11396	13024

气动执行器重量：

型号	TBNⅡ032	TBNⅡ052	TBNⅡ063	TBNⅡ075	TBNⅡ083	TBNⅡ092	TBNⅡ105	TBNⅡ125	TBNⅡ140
DA(公斤)	0.61	1.38	2.01	2.54	3.13	4.7	6.22	8.95	15
SR(公斤)	/	1.518	2.19	2.83	3.53	5.31	7.08	10.36	16.1
型号	TBNⅡ160	TBNⅡ190	TBNⅡ210	TBNⅡ240	TBNⅡ270	TBNⅡ300	TBNⅡ350	TBNⅡ400
DA(公斤)	17.6	29.3	39.5	51.5	197	100.6	665	197.3
SR(公斤)	20.87	36.51	48.5	76	95.5	128.2	209.2	2355

空气消耗量：

型号	TBNⅡ032	TBNⅡ052	TBNⅡ063	TBNⅡ075	TBNⅡ083	TBNⅡ092	TBNⅡ105	TBNⅡ125	TBNⅡ140
开向容积(L)	0.04	0.09	0.16	0.26	0.31	0.50	0.70	1.3	3
关向容积(L)	0.04	0.17	0.28	0.44	0.60	0.89	1.3	2.1	3.2
型号	TBNⅡ160	TBNⅡ190	TBNⅡ210	TBNⅡ240	TBNⅡ270	TBNⅡ300	TBNⅡ350	TBNⅡ400
开向容积(L)	4	4.8	6.6	10.5	14.8	23.8	35.1	52.6
关向容积(L)	4.8	8.2	10.4	16.7	24.1	29.7	46.3	65
